产品概述：

ZLB型系列轴流式水泵具有流量大、扬程低等特点，可输送温度不超过50℃的清水及物理化 学性质类似水的其它液体。中小型轴流泵广泛用于农田排灌，城市给排水，热电站输送循环水、 船坞升降水位、水产养殖、盐场吸送池水及其它水利工程。大型轴流泵主要用于大面积农田排灌、跨流域调水和低洼地区、湖区大面积排水。

型号说明：

ZLDB和HLDB型泵均系立式、单基础长轴水泵，具有流量大，效率高，汽蚀性能好等特点。 可输送温度不超过60℃的清水或物理，化学性质类似于水的其它液体。ZLDB和HLDB型泵的泵 体与电机直联，安装在一个基础上，可将泵体从基础孔中吊出和吊人，具有安装检修方便、节省 下程造价等显著优点，可广泛应用于农田水利设施、城市给排水、跨流域凋水、热电站输送循环 水、船坞升降水位、水产养殖、盐场吸送池水及其它水利工程。其中HLDB型立式单基础混流泵特别适合于水位变化较大，扬程要求较高的场合使用。

说明：ZLDB.HLDB产品均为通用规格产品，对于大口径、特殊规格产品，我厂愿为用户作专门设计， 提供用户满意的产品。

结构说明：

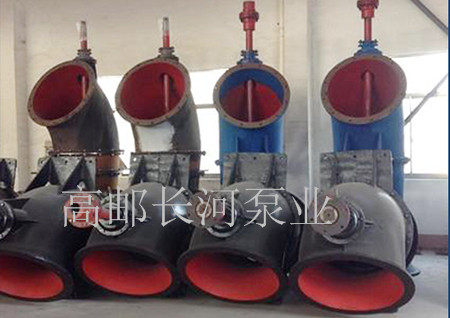

ZLB型轴流泵为立式结构，主要由泵体部分和传动部分组成。

泵休部分主要由进水喇叭、叶轮部件、导叶休、橡胶轴承、泵轴、出水弯管、填料密封件等组成。

叶轮部件由叶轮座、叶片、压紧螺母组成，出厂前经静平衡校验。当用户需要调节叶片安装 角度时，可卸下叶轮部件，松开压紧螺母，转动叶片(如有卡缝螺钉需拆下)使叶片基准线对准叶轮 座上相应的角度刻线，然后拧紧螺母。用户订货时如无特殊说明，出厂时叶片安装角均为0°，用户可根据工作性能曲线及工作性能参数表自行调整。

泵轴用优*碳素结构钢(45钢)制成，轴颈表面镀硬铬，以提髙耐磨抗蚀性能。泵轴的径向支 承由上、下两只橡胶轴承来承担，起动前需向填料函处的引水管内输送清水以润滑上边一只橡胶 轴承，泵出水后方可停止。

在出水弯管轴孔处采用填料密封，由填料函、填料(油浸石棉盘根)、填料压盖组成。
